CLT būvkonstrukciju savienojumi un izolācijas materiāli

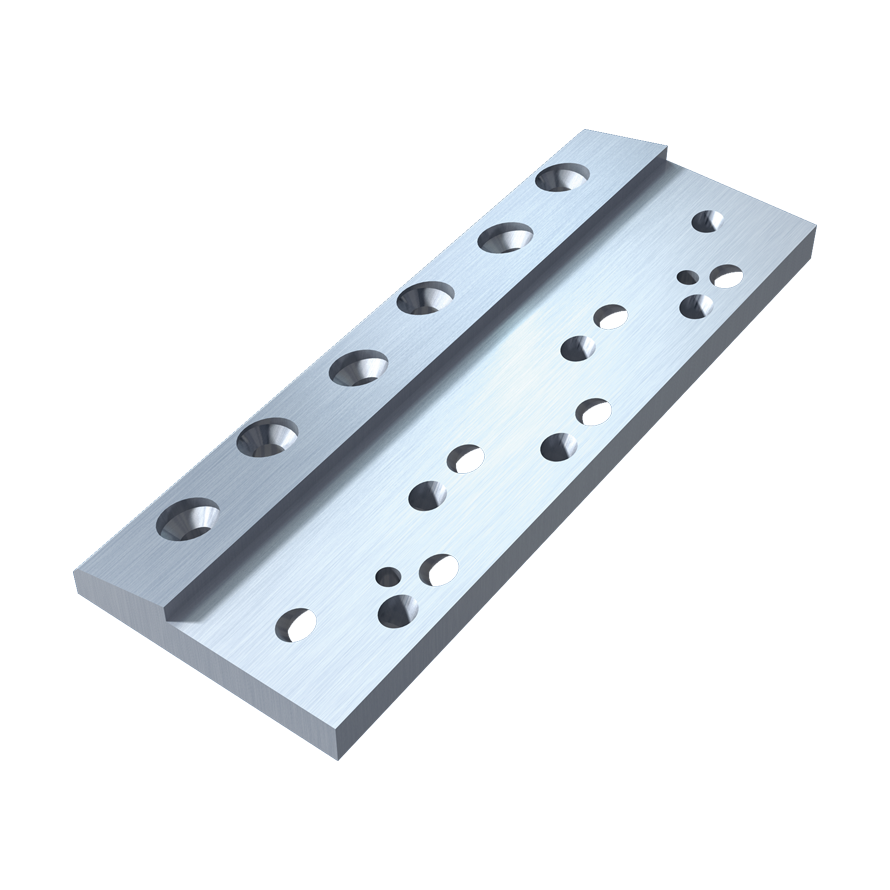

WABAFIX® WF


WABAFIX® WF universāls lielas slodzes savienojums līdz 94,72 kN vienā stiprinājuma punktā.

Pielietojums- siju un sienu savienojumi, griestu sijas un dažādas CLT konstrukcijas .
Izstrādāts, patentēts un ražots Austrijā.
Slodzes stiprinājums bez nodiluma riska lietošanas laikā.

Caur skrūvju savienojumu ar SIHGA GoFix® S+ skrūvēm, pārnes statisko slodzi četros virzienos tāpēc droši izmantojams: sienu/siju savienojumiem, stūra savienojumiem, CLT sienām, starpsienu stiprinājumos, koka pārsegumu stiprinājumos.

WabaFix® vēlāk var atkal izjaukt,tas īpaši snoderīgi pārvietojamām moduļu konstrukcijām.
Iespējams stiprināt pie betona ar SIHGA BeziFix® enkuriem.
Komplekts ietver SIHGAFIX®uzgali, GoFix® skrūves, Systemstift® un uzstādīšanas instrukciju.
Laiku taupoši, praktiski, precīzi.
Pēc projekta pieprasījuma SIHGA® veic aprēķinus jūsu vietā.

Montāžas instrukcija (skatīt)

Datu Lapa (skatīt)

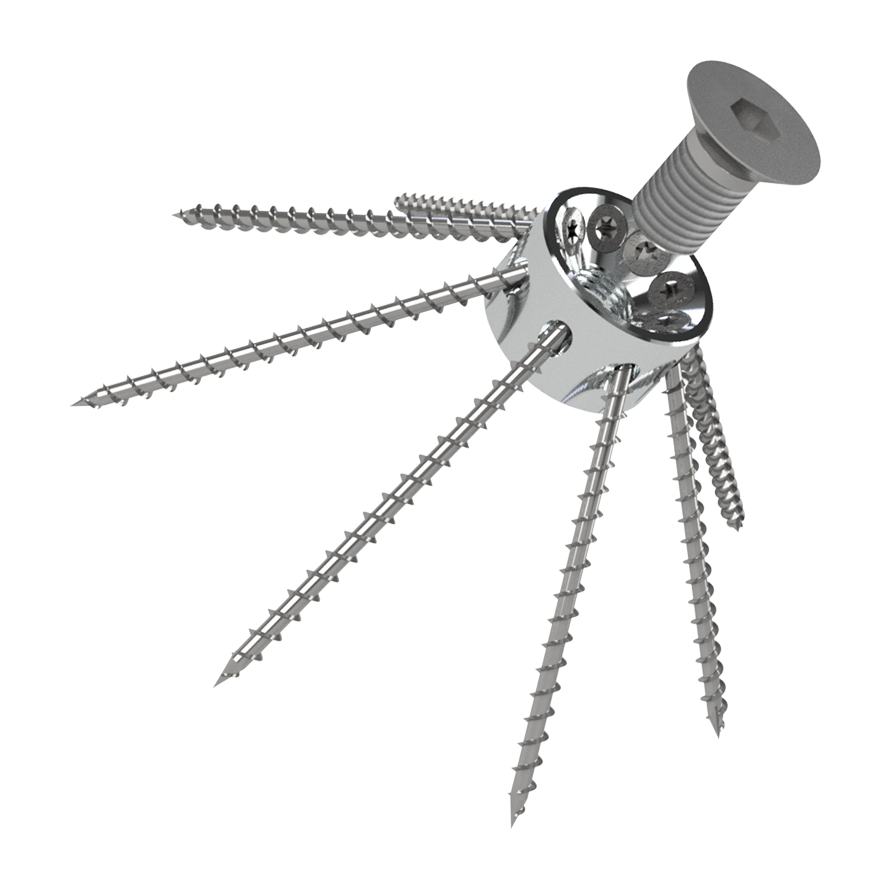

IDEFIX® DWD


IDEFIX® DWD ir testēts trīsdimensiju slodzes savienojums.
Tas caur 45° skrūvju savienojumiem savieno masīvkoka, CLT ,saplākšna paneļus paralēli un lenķī.

Vienkārša montāža, tikai viens urbums d = 40 mm uz savienotjuma vietu.
Šo urbumu var izgatavot jau rūpnīcā vai arī montāžas brīdī uz vietas.
Nav nepieciešama turpmāku sienu slāņu apstrāde.

Paralēlajiem savienojumiem urbiet ar IdeFix®urbi IB HMB kopā ar IdeFix® IBG urbšanas veidni.
Stūra savienojumiem urbiet tikai ar IdeFix® urbi IB HMB.

SIHGA® pēc projekta pieprasījuma veic aprēķinu jūsu vietā.

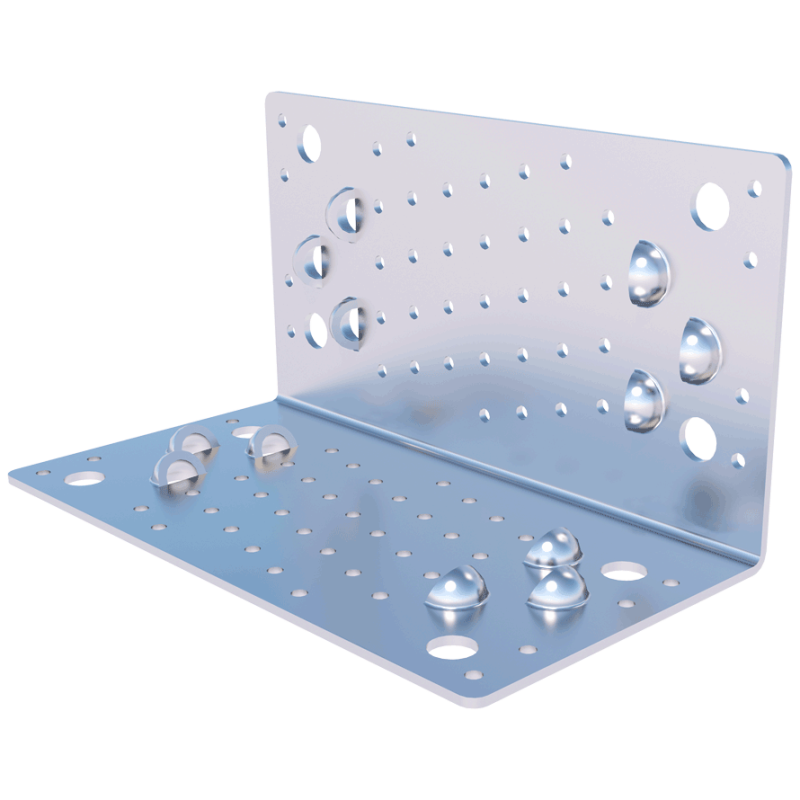

Mass-X® Angle Q


Daudzas dažādas pielietojuma jomas CLT konstrukcijās -montāžai kokam un betonam.
Ļoti augsta bīdes nestspēja, pateicoties jaunajai stiprinājuma koncepcijai nepieciešams mazāk savienotāju. Piestiprinot pie betona detaļas, Mass-X® Angle Q jāpapildina ar Mass-X® Angle Q pamatplāksni 230 x 68 (Art. Nr. 60716).

LIETOŠANAS INSTRUKCIJA
Enkurošanai kokā ir 6 leņķveida skrūvju caurumi uz katru kāju un 41 caurums, kas pēc izvēles ir paredzēts leņķa stiprinājuma skrūvēm (WBS) vai enkura naglām.
Atkarībā no pielietojuma esam nodrošinājuši divas papildu daļējas fiksācijas caurumu izmantošanas iespējas. Enkurošanu betonā veic caur šim nolūkam paredzētajiem caurumiem (Ø 14 mm), izmantojot mūsu SIHGA BeziFix® enkuru ZSS Ø 12,5 x 120 mm.

SADERĪBA BeziFix® enkurs Ø ZSS 12,5 x 120 mm, leņķa stiprinājuma skrūve GoFix® ZSS, enkura nagla, Mass-X® Angle Q pamatplāksne 230 x 68, Mass-X® leņķa atsaiste Q.

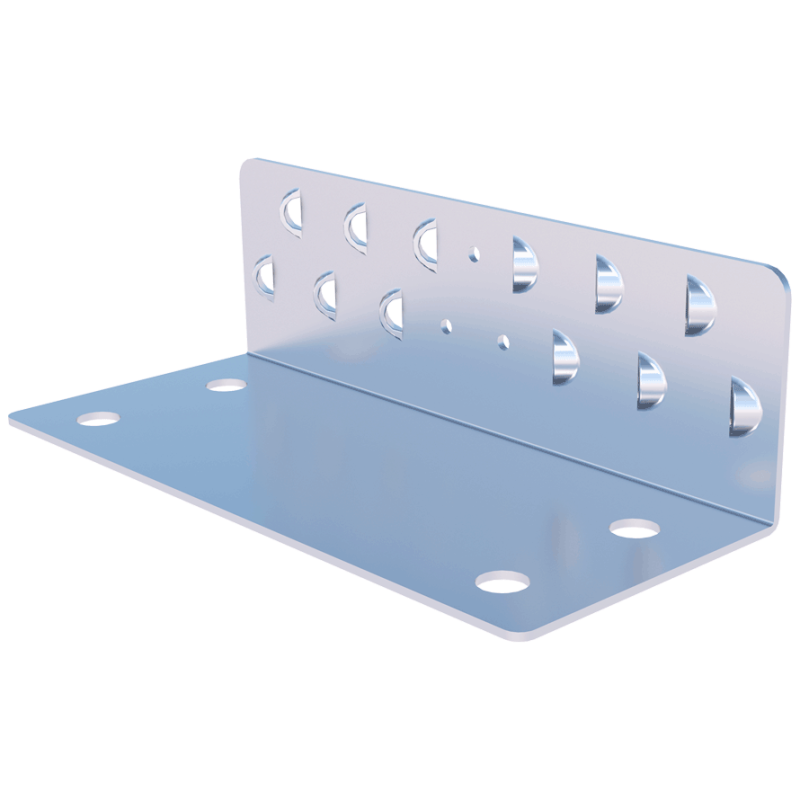

Mass-X® Angle Q HB


Mass-X® Angle Q HB (koks/betons) ir leņķa savienotājs, kas īpaši izstrādāts modernām CLT koka konstrukcijām, lai absorbētu bīdes spēkus.
Pateicoties tā zemajam augstumam, tas ir ideāli piemērots izmantošanai koka karkasa konstrukcijās. Izmantojot Mass-X® Angle Q HB pamatplāksni 230 x 48, radušās slodzes var optimāli pārnest betonā.

PRIEKŠROCĪBAS

Montāžai uz betona.
Ļoti augsta bīdes nestspēja, pateicoties jaunajai stiprinājuma koncepcijai.
Nepieciešams mazāk savienotāju Var izmantot tikai kopā ar Mass-X® Angle Q HB pamatplāksni 230 x 48 (Art. Nr.: 60966) SAVIETOJAMS : Mass-X® leņķa atsaiste Q HB (Art. Nr.: 60956).

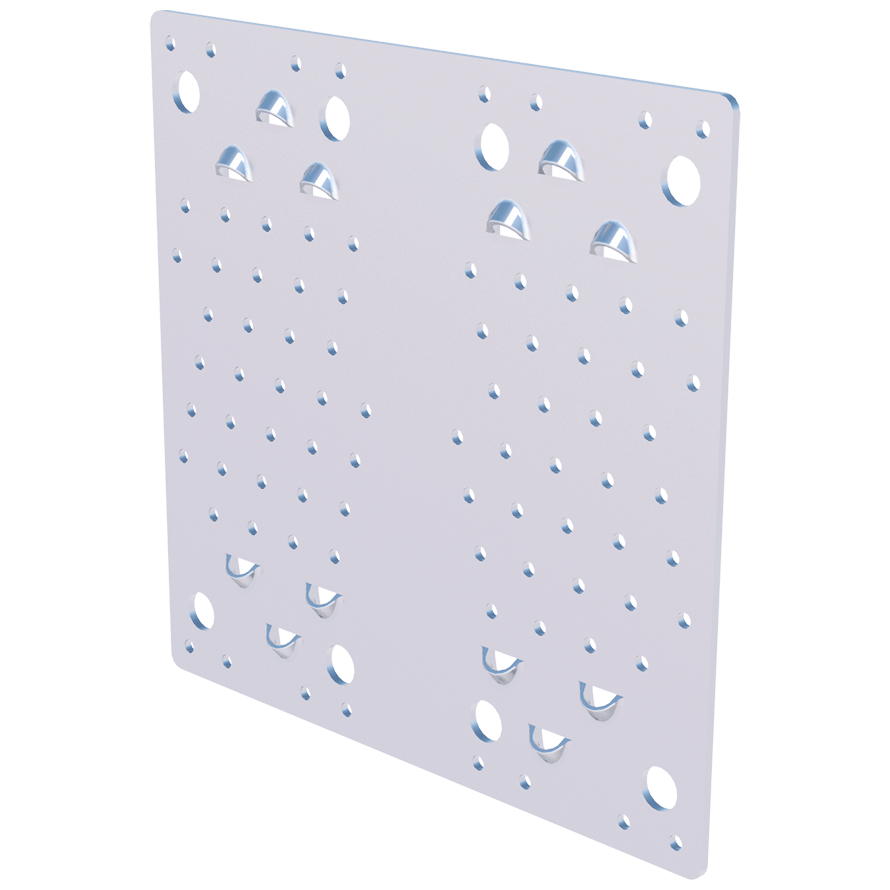

MASS-X® SHEAR MASS-X®


MASS-X SHEAR ir paneļu savienotājplāksne.
Daudzas dažādas pielietojuma jomas koka un CLT paneļu savienošanai.
Montāžai kokā un betonā.
Ļoti augsta bīdes nestspēja pateicoties jaunajai stiprinājuma koncepcijai. Nepieciešams mazāk savienotāju.

LIETOŠANAS INSTRUKCIJA
Enkurošanai kokā ir 6 leņķveida skrūvju caurumi uz katru pusi un 41 caurums, kas pēc izvēles ir paredzēts leņķa stiprinājuma skrūvēm (WBS) vai enkura naglām. Atkarībā no pielietojuma esam nodrošinājuši divas papildu daļējas fiksācijas caurumu izmantošanas iespējas. Enkurošanu betonā veic caur šim nolūkam paredzētajiem caurumiem (Ø 14 mm), izmantojot mūsu SIHGA BeziFix® enkuru ZSS Ø 12,5 x 120 mm.

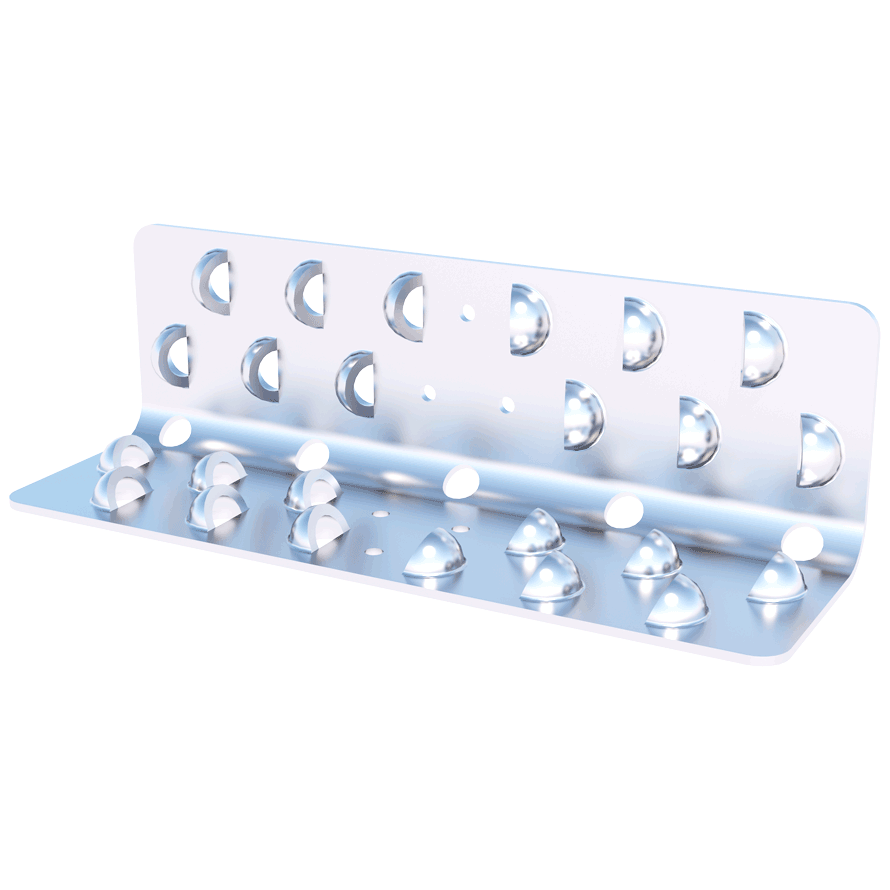

Mass-X® Angle Q HH


Mass-X® Angle Q HH (koks / koks) ir leņķa savienotājs, kas īpaši izstrādāts modernām CLT koka konstrukcijām, lai absorbētu bīdes spēkus.
Pateicoties tā zemajam augstumam, tas ir ideāli piemērots izmantošanai koka karkasa konstrukcijās.

PRIEKŠROCĪBAS

Montāžai kokam.Ļoti augsta bīdes nestspēja, pateicoties jaunajai stiprinājuma koncepcijai. Nepieciešams mazāk savienotāju Kombinācijā ar GoFix® S+ var absorbēt īpaši lielus stiepes spēkus. SAVIETOJAMS: Mass-X® leņķa atsaiste Q HH (Art. Nr.: 60936).

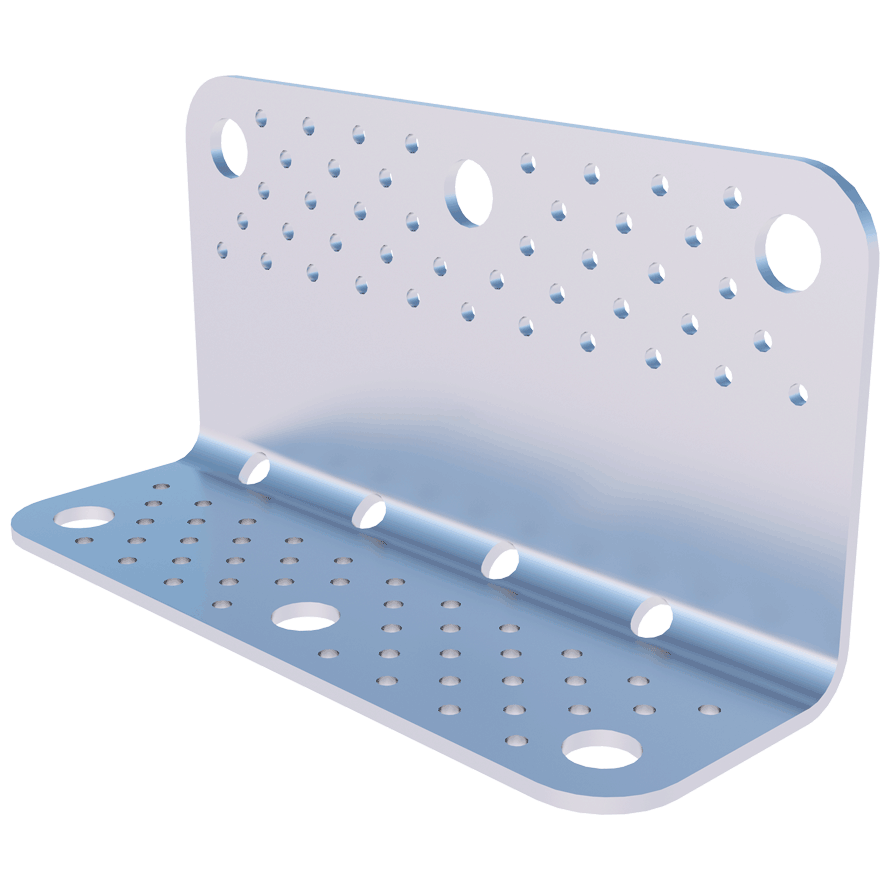

Mass-X® Angle Z


Mass-X® Angle Z ir ideāli piemērots izmantošanai masīvkoka un CLT konstrukcijās.
Tās pielietojuma joma ir isaistīta ar CLT (cross-laminated timber) izmantošanu.
Pateicoties tā stiprajai konstrukcijai, tas var pārvadīt lielas slodzes. Atšķirībā no standarta leņķiem Mass-X® Angle Z var kombinēt ar mūsu IdeFix® IF. Tas ļauj izveidot sarežģītus savienojumus.

PRIEKŠROCĪBAS
Augsta slodzes izturība. Dažāds pielietojums.

LIETOŠANAS INSTRUKCIJA

Mass-X® Angle Z leņķa stiprinājuma skrūve 5 x (50, 60, 70 mm) tiek izmantota kopā ar GoFix® S+ 10 x 125 mm. Lietojot kopā ar IdeFix® IF, ir nepieciešami tikai 4 IdeFix® IF un 4 GoFix® S+. (Skatīt pielietojuma attēlu) Iespējama arī IdeFix® IF un skrūvju cauri sienai kombinācija. Jāievēro ETA slodzes vērtības.


Datu Lapa (skatīt)

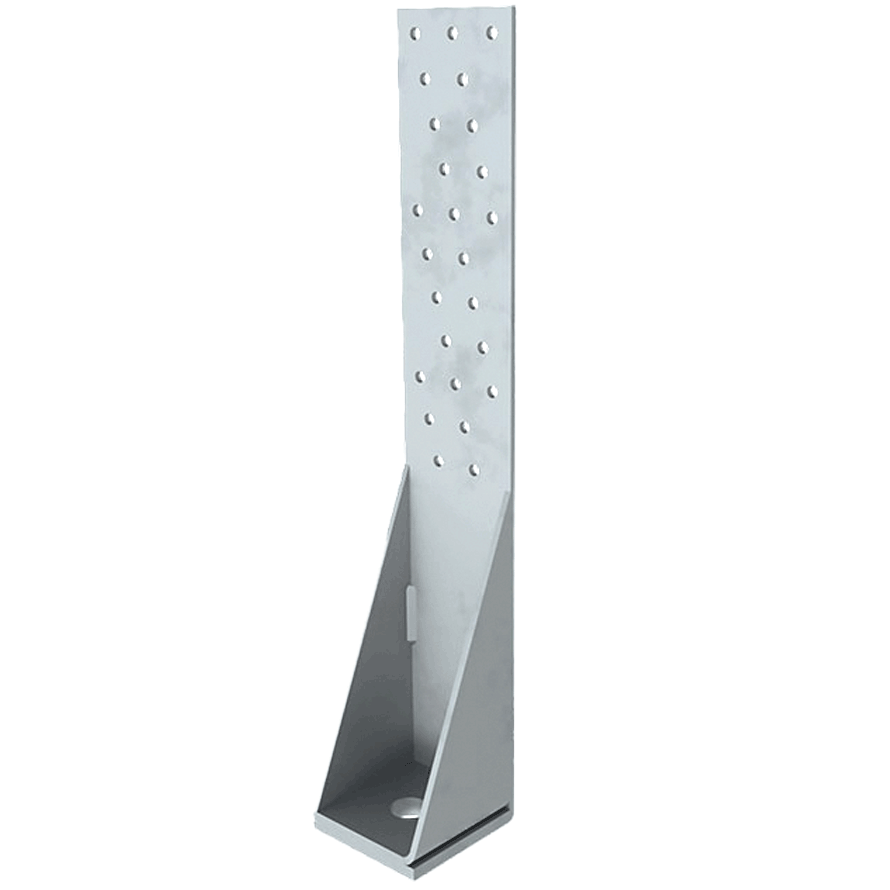

Mass-X® Pull Angle P-HB 340


Mass-X® Pull Angle P-HB 340 ir tērauda loksnes veidne, kas paredzēta CLT koka karkasa konstrukcijai stiepes spēku pārnešanai. Tas nodrošina vienkāršu un ātru koka elementu pamatnes enkurošanu koka, tērauda vai betona pamatnēs.

Mass-X® Pull Angle P-HB 340 ir īpaši stabils un var izturēt lielas slodzes.

PRIEKŠROCĪBAS Īss tilta augstums (150 mm). Netieša stiprināšana caur starpslāni (piemēram, OSB). Montāžai uz koka un betona. Optimizēts skrūvju raksts ļoti lielai stiepes slodzei. Kombinācijā ar spiediena plāksni stiepes spēku var papildus palielināt.

LIETOŠANAS INSTRUKCIJA Mass-X® Pull Angle P-HB 340 tiek novietots grīdas zonā un piestiprināts pie vertikalās daļas ar skrūvēm vai enkura naglām. Savienojums spēj droši pārnest stiepes, vilces un bīdes spēkus caur skrūvēm uz Mass-X® Pull Angle P-HB 340 un visbeidzot caur dībeli pamatplāksnē.
Maksimālais malas biezums 150 mm, ņemot vērā attālumus līdz koka gala malai saskaņā ar EC5.


Datu Lapa (skatīt)

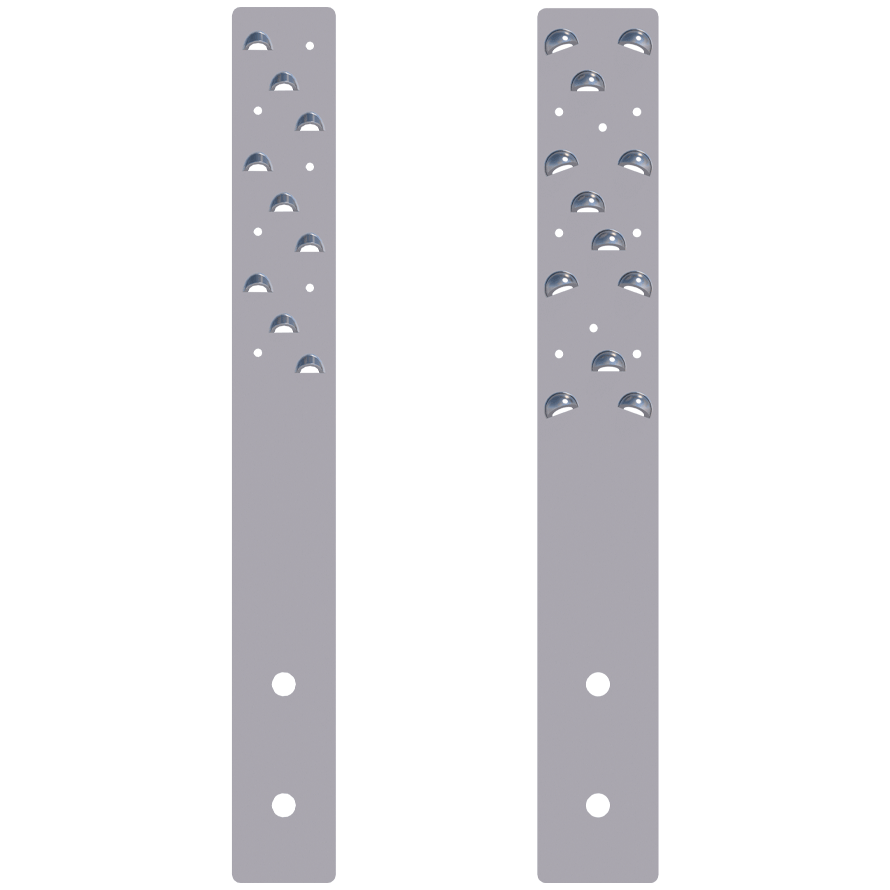

MASS-X® PULL HB


MASS-X® PULL HB pielietojuma daudzās dažādas jomās koka karkasa un CLT konstrukcijās.
Montāžai kokā un betonā Ļoti augsta stiepes slodze pateicoties jaunajai stiprinājuma koncepcijai. Nepieciešams mazāk savienotāju.

LIETOŠANAS INSTRUKCIJA
Enkurošana kokā tiek veikta, izmantojot SIHGA GoFix® ZSS 5 x 120 mm skrūves 45° leņķī.
Pateicoties speciāli šim nolūkam paredzētajām atverēm, kas kalpo arī kā skrūvju vadotnes, starp skrūves galvu un spriegošanas plāksni tiek izveidots berzes savienojums. Izmantojot Mass-X® Pull HB 70, 90° skrūvju savienojumam ir paredzēti 2 caurumi Ø 5 mm. Enkurošanu betonā veic caur šim nolūkam paredzētajiem caurumiem (Ø 14 mm), izmantojot mūsu SIHGA BeziFix® enkuru ZSS Ø 12.5 x 120.


Datu Lapa (skatīt)

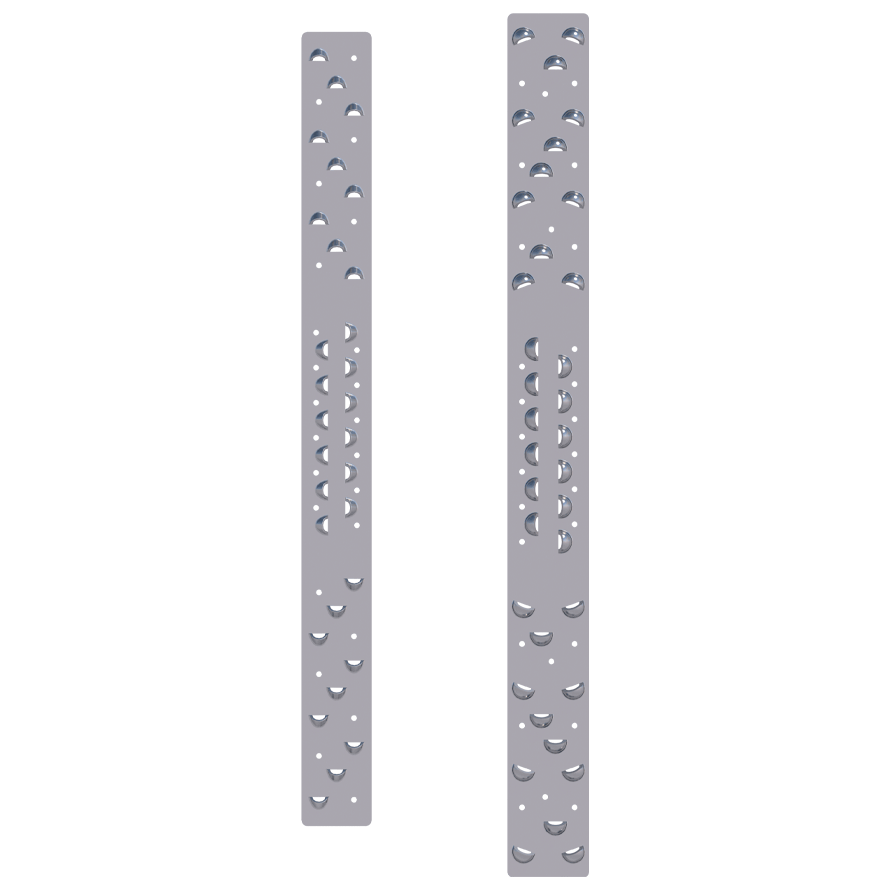

MASS-X® PULL HH

MASS-X® PULL HH ir daudzas dažādas pielietojuma jomas koka un CLT konstrukcijās.
Montāžai kokā.
Ļoti augsta stiepes slodze, pateicoties jaunajai stiprinājuma koncepcijai.
Nepieciešams mazāk savienotāju.

LIETOŠANAS INSTRUKCIJA Enkurošana kokā tiek veikta, izmantojot SIHGA GoFix® ZSS 5 x 120 mm skrūves 45° leņķī.
Pateicoties speciāli šim nolūkam paredzētajiem caurumiem, kas kalpo arī kā skrūvju vadotnes, starp skrūves galvu un spriegošanas siksnu tiek izveidots berzes savienojums.
Mass-X® Pull HH 70 ir arī 2 caurumi Ø 5 mm, kas ir paredzēti 90° skrūvju savienojumam.











MASS-X®

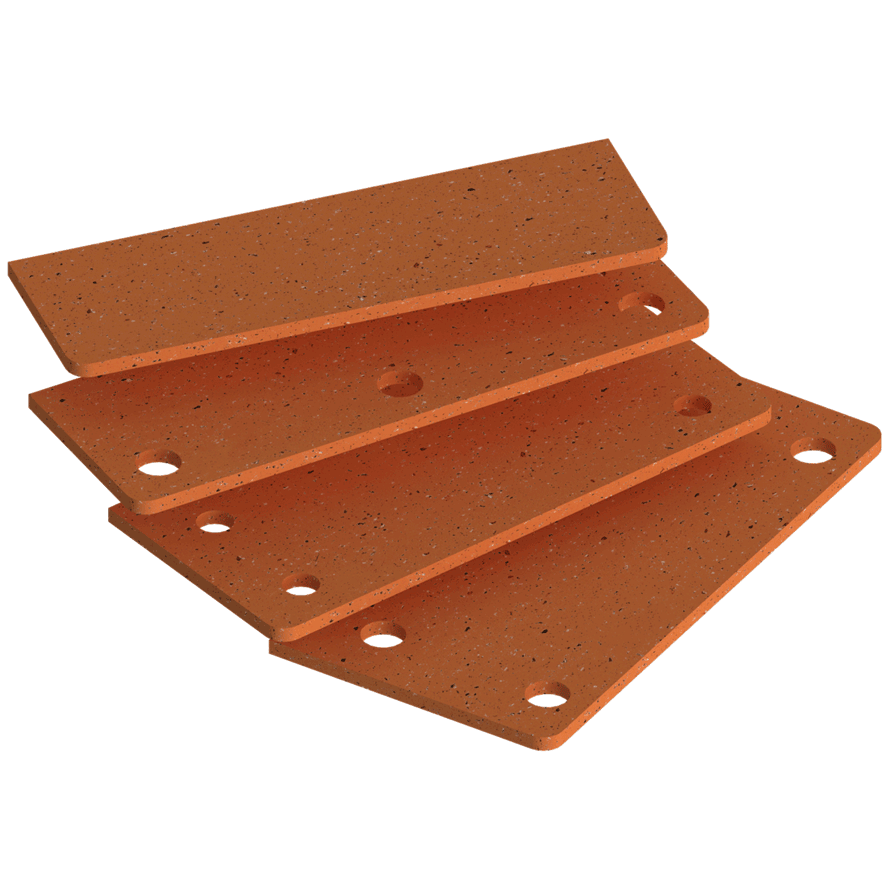

MASS-X® leņķa apakšplāksne ir izgatavota no korķa un dabiskā kaučuka komponentu kombinācijas.
Produkts ir piemērots vibrāciju slāpēšanai, kur nepieciešamas ļoti augstas izolācijas vērtības.
Mass-X® leņķa izolācijas plāksnes tiek izmantotas kā neredzami izolatori (spilventiņi /sloksnes) ar zemu rezonanses frekvenci, kā arī vidēji zemu slodzi.

PRIEKŠROCĪBAS
Viegla montāža,
Ilgtspējīgs materiāls
Nav redzams
Augsta kravnesība
REACH atbilstošs produkts

LIETOŠANAS INSTRUKCIJA
Mass-X® leņķa izolācijas plāksnēs ir izgriezumi betona skrūvēm to vieglākai un ātrākai montāžai uz betona. Varat palielināt izolācijas slāni līdz 12 mm lietojot divas plāksnes. Lietojot kokā, materiālu var montēt ieskrūvējot arī cauri plāksnei bez priekšurbšanas.


Datu Lapa (skatīt)

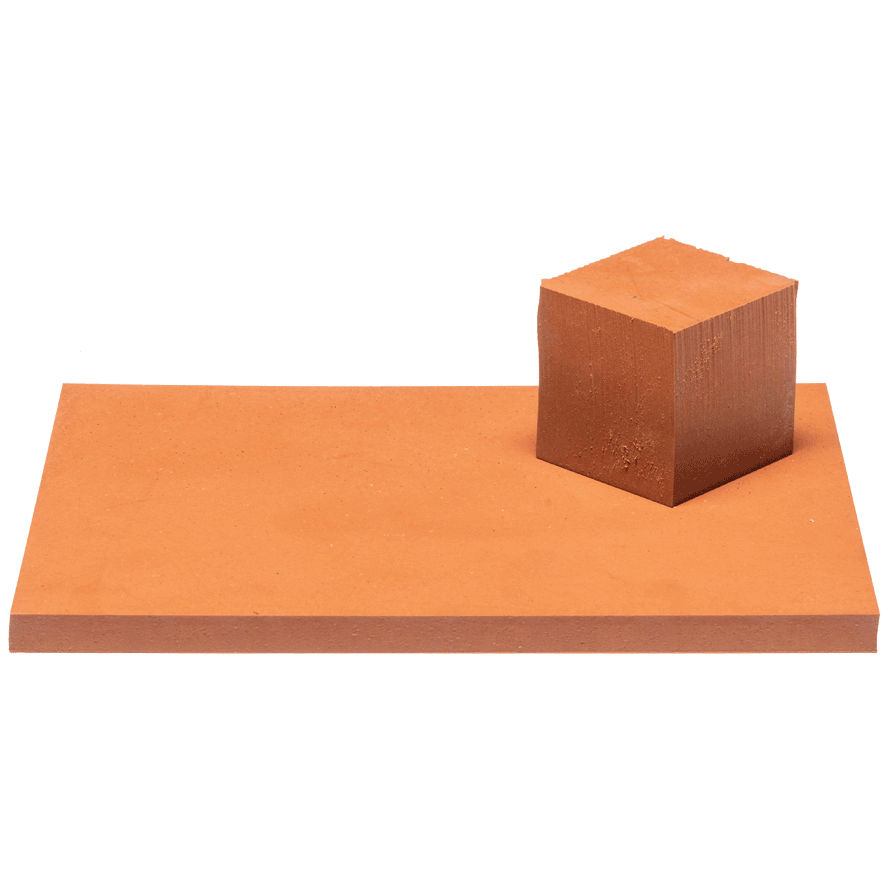

Mass-X® Calm


Mass-X® Calm ir trokšņu un vibrāciju slāpētājs. Sastāvā ilgtspējīgi dabiski materiāli: korķis un dabīgais kaučuks. Liela slodzes izturība (0,1 N/mm2–3 N/mm2). Uzliekot nav redzams. Ierobežotā mērā ūdens un gāzes caurlaidīgs atkarībā no konstrukcijas.

MATERIĀLS Mass-X® Calm ir korķa un dabiskā kaučuka savienojums.
Šis produkts ir piemērots vibrāciju slāpēšanai, kur nepieciešamas ļoti augstas izolācijas vērtības, un to izmanto kā neredzamus izolatorus (spilvenus/sloksnes) ar zemu rezonanses frekvenci, kā arī vidēji zemu slodzi.

SKAŅAS IZOLĀCIJA Mass-X® Calm  spēj panākt skaņas samazinājumu CLT konstrukcijās līdz pat 40 dB.

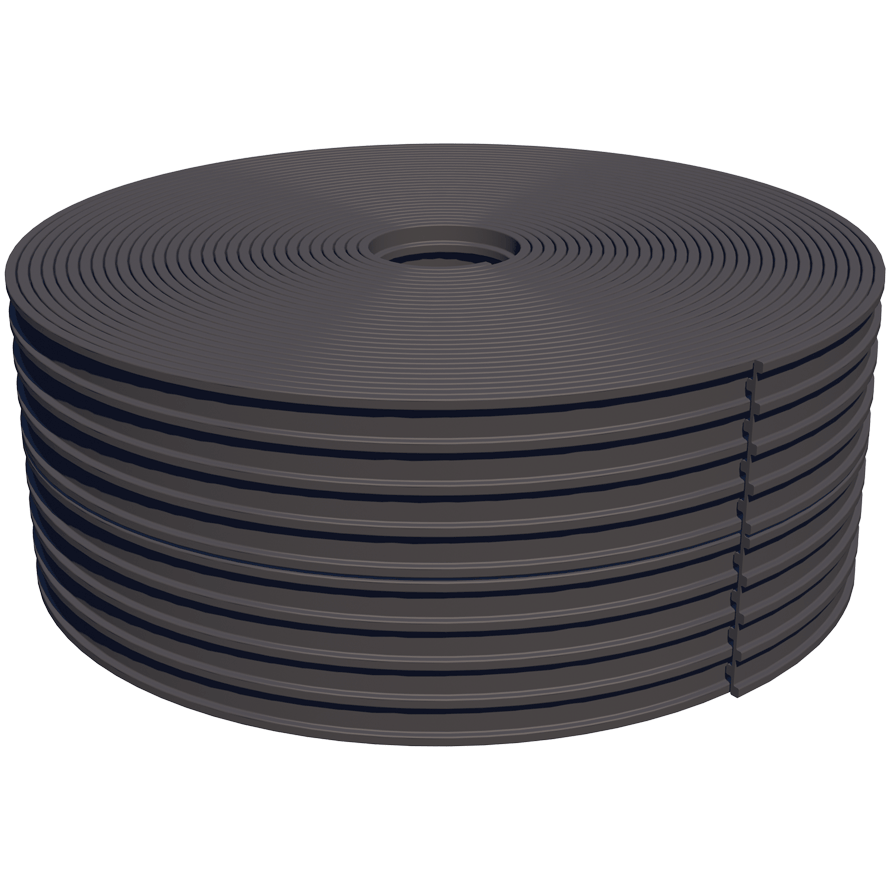

MASS-X®


MASS-X® ir koka vai CLT detaļu atdalošais un izolējošs profils
Elastīgs lietošanā.
Var griezt pēc izmēra atsevišķās strēmelēs (ir ruļļu materiāls).
Izturīgs pret novecošanos.
UV stabils, ozona izturīgs.

ĪPAŠĪBAS:
Blīvums apm. 1,4 g/cm³
Darba temperatūra -30 °C līdz +90 °C
Šora cietība 48 = 0,500 N/mm² = 0,05 kN/m²

LIETOŠANAS INSTRUKCIJA
Izgrieziet Mass-X® profilu vēlamajā garumā un novietojiet to vēlamajā pozīcijā. Pēc tam mehāniski piestipriniet apm. ik pēc 40 - 60 cm, piemērām ar skavotāju.
